說明：YX系列儀表保護箱及保溫箱是變送器及其它儀表現場安裝保護或保溫的設備，它具有標準化程度高、造型美觀、結構合理，形式多樣，安裝操作方便等特點。保護箱由箱體、儀表托架等部件組成。保溫箱結構形式與保護箱相同，所不同的是箱內裝有電器加熱蒸氣加熱裝置。箱體材料有不銹鋼、碳鋼噴塑、玻璃鋼。

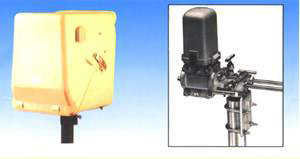

YX系列儀表箱

該裝置集變送器、儀表系列閥組、保溫（保護）箱及其管路、電氣配件于一體，是現場儀表安裝、保護的一種重要方式，性能參數：保溫性能10-15℃，環境溫度-50-60℃，飽和蒸汽壓力0.5Mpa，額定電壓220v

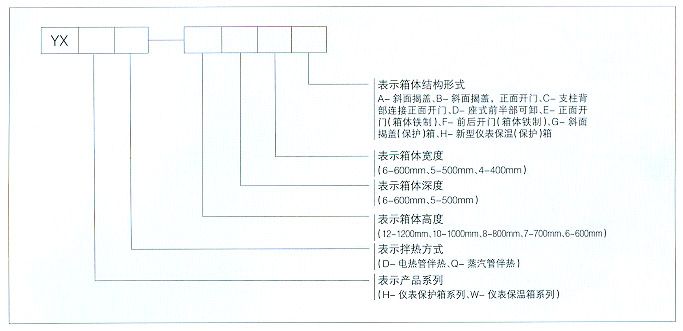

YX系列儀表保護溫箱編制說明

造型參考：



　YX型儀表保護（保溫）箱技術性能

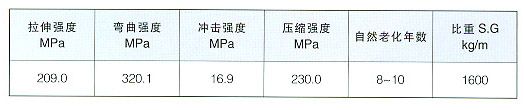

　　1、聚酯樹脂玻璃鋼的機械性能見表

　  2、保溫性能：10～25℃
　　3、環境溫度：-50～60℃
　　4、飽各蒸汽壓力：0.5Mpa
　　5、伴熱蒸汽消耗量：0.35～0.8g/h
　　6、額定電壓：220V

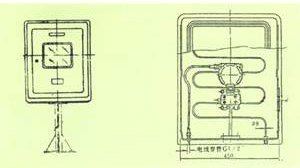

　YX型儀表保溫箱伴熱結構說明
　　1、蒸汽管伴熱
　　　 蒸汽加熱保溫箱，伴熱管是用金屬管彎制成S型結構，箱體上下采用焊接式穿板接頭與伴熱管焊接而成，伴熱管安裝在箱內為上進下出，通過蒸汽在管腔內的循環面達到加熱目的、伴熱管材料規格分為兩種，即Φ8×1紫銅管，Φ14×2無縫鋼管（碳鋼）。

本文共分 1 2 3 頁
